部分离心泵结构
悬架式悬臂泵(IS型)
1—泵壳;2—叶轮;3—密封环;4—叶轮螺母;5—泵盖;
6—密封部件;7—中间支承;8—轴;9—悬架部件

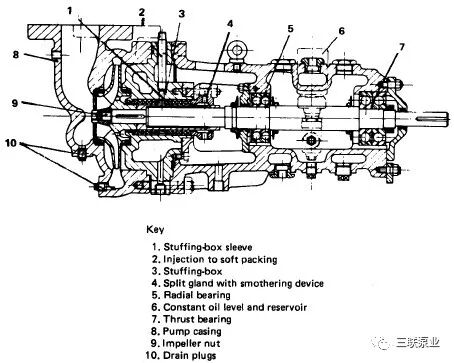

托架式悬臂泵(B型)
S型双吸中开式泵
1—泵体;2—泵盖;3—叶轮;4—轴;5—密封环;
6—轴套;7—联轴器;8—轴承体;9—填料压盖;10—填料
D型多段式多级泵
1—吸入段;2—中段;3—压出段;4—轴;5—叶轮;
6—导叶;7—密封环;8—平衡盘;9—平衡圈;10—轴承部;11—螺栓

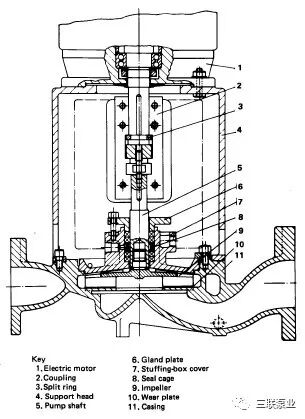

液下泵和高速泵
内混式自吸泵结构
1—回流阀;2—回流孔;3—吸入阀;4—泵体;5—气水分离室;
6—蜗室;7—叶轮;8—机械密封件;9—轴承体部件
