哭
每个人都有潜在的能量，只是很容易：被习惯所掩盖，被时间所迷离，被惰性所消磨。

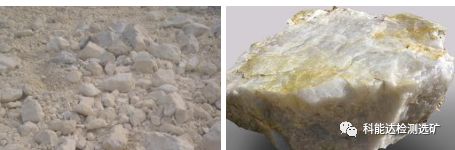

钾长石属单斜晶系，通常呈肉红黄白等色。密度2.54-2.57g/cm3，比重2.56～2.59，硬度6，其理论成分为SiO2 64.7%Al2O3 18.4%，K2O 16.9%。它具有熔点低（1150±20℃），熔融间隔时间长，熔融粘度高等特点，广泛应用于陶瓷坯料、陶瓷釉料、玻璃、电瓷、研磨材料等工业部门及制钾肥用。
除正长石外，还有两个同质多象变种：透长石和微斜长石。前者亦属单斜晶系，也通称正长石；后者则属三斜晶系。
长石矿物除了作为玻璃工业原料外（约占总用量的50—60%），在陶瓷工业中的用量占30%，其余用于化工、玻璃熔剂、陶瓷坯体配料、陶瓷釉料、搪瓷原料、磨料磨具、玻璃纤维、电焊条等其它行业。
主要用于玻璃、陶瓷，还可用于制取钾肥，质量较好的钾长石用于制造电视显像玻壳等。钾长石：K2O Al2O3 6SiO2,其中 K2O　9.55%,Al2O3 16 %以上, SiO2 70% ，密度 2.56g/cm 3,莫氏硬度为 6（属于四等级别（软、中、硬、极硬）中的“硬”）,单斜晶系,颜色为白、红、乳白色，熔点 1290. C 。
钾长石提纯
国内钾长石资源丰富，但含铁量超标，因此，钾长石除铁是提纯的关键。铁是磁性物体，而钾长石是非磁性物质，在磁场中两者很容易分开。钾长石原料—手选—破碎—磨矿—分级—脱水—成品，该流程适用于含铁量低、质量好的原料。采用预式破碎机进行粗碎和细碎，为了防止加工过程中铁对钾长石的污染，所以，在选择磨矿设备时易采用轮机、砾磨机或瓷球磨机，超细层压自磨机等作为磨矿设备，采用螺旋分级机保证产品的粒度。流程简单，投资少，该流程的缺点是产品中铁的含量指标难以满足优质陶瓷产品要求。为了克服该流程的缺点，增加磁选工艺，实践证明选择湿式高梯度磁选机除铁效果好，除铁效率达到70%-90%。
钾长石防火硅酸钙板
使用钾长石制造硅酸钙板，其原理是将原料制好浆，按比例(钾长石粉：石灰：纤维=229：91：80)混合均匀，制备好的料浆，采用流浆制板工艺制成板坯，板坯堆垛后送入蒸压釜中，高温高压蒸汽养护，使材料中硅铝与石灰中的氧化钙在高温水热反应作用下生成水化硅酸钙，水化硅酸钙结晶矿物，与纤维胶结起来形成一个整体。
利用钾长石制取钾肥的同时制取白炭黑
钾长石中含钾量为13.6%，针对提钾后余下的矿物石的特性，进行综合利用的研究：制取白炭黑的原理是基于提钾后钾长石结构已经遭到破坏，然后，在一定温度下与NaOH反应制取水玻璃，用水稀释的同时加入适量电解质，用酸中和并定温老化，再经过滤、洗涤制得白炭黑。
工艺流程：
钾长石选矿设备的工艺流程如下：
1.破碎：首先将大块石头用颚式破碎机进行破碎。
2.球磨：将破碎后的石块用球磨机进行球磨。
3.洗泥：将20-200目的细粉物料送入螺旋溜槽，进行分离分选，选出泥沙；
4.分选：将经过分选后去掉泥沙的物料送入摇床，洗出三氧化二铁；
5.精选：将去掉三氧化二铁的物料送入1024型强磁重选机进行精选，选出铁、云母物质，然后将物料送入1018×2型普通磁选机，再次分选；注意：目前利用磁选机除钾长石中的铁不适合全部钾长石矿山，目前浮选工艺已得到广泛应用。
6.提纯：将经过重选和普选的物料送入高频振动筛筛选，剔除料粉里的三氧化二铁和四氧化三铁，得到钾长石细粉；
7.酸洗精粉：用硫酸作为酸洗剂，根据酸的浓度和钾长石细粉的含铁量进行勾兑，在硫酸浓度确定的情况下，钾长石细粉的含铁量与所加入的硫酸重量成正比，经酸洗彻底除掉三氧化二铁和四氧化三铁，分离出硫酸亚铁溶液，得到钾长石精粉；
8.筛分钾长石精粉：将钾长石精粉送入20-200目筛筛分，筛下物为铁含量低于0.24%的成品。
