直接粘接修复技术涉及的面较广，包括洞型设计、粘接技术、成型片技术、光固化技术、器械选择、橡皮樟技术、颜色匹配、树脂组合，等等。
让看似常规的树脂修复技术真正成为诊所的核心技术，那就按照以下的逻辑，一个细节一个细节的吃透并突破！
同时，这样的一个技术角度，也为诊所其他的技术应用提供一个借鉴的方法。

——窝洞预备技术
以下是洞型预备技术观点和方法，对于临床操作有重要的指导性：
每次替换修复体，窝洞将被扩大0.2－0.5mm，牙齿会被削弱一次．所以备洞前一定要认真设计洞形。
G.V.Black窝洞分类和制备方法在如今的临床实践中已逐渐失去参考价值。
洞缘的制备：
釉质边缘制备较宽的洞斜面可获得天然釉质与树脂之间良好的视觉移行关系，形成从牙色到树脂色的连续过渡，减少釉质的折断；
洞缘对充填体的边缘微渗漏也有直接影响；
我们在洞型预备方面，前牙制备成斜面以获得不明显的边界，而后牙的合面边缘则制备成圆滑型以避免过薄的边缘折裂。
对于接触点下方区域的龋洞，要尽量保存邻面角及接触区的完整性，洞形的制备设计成狭孔或狭缝设计。
充填物边缘设计应该尽量避开承咬合力的部位。
使用MI（微创）技术及车针：
车针使用不当（晃动）会造成釉质边缘微裂。
深层牙本质比表层牙本质更易受到损伤，所以车针切削操作速度要快。
可分开的窝洞一般不应扩展连接成大的窝洞。
初学者可以使用龋蚀检测剂，如caries marker。这样可以帮助在技术上保证实现牙体制备的微创MI，优点在于：
全部去除感染不能再矿化的牙本质，可以尽量保留牙体；
备洞几乎无痛；
只去除少量牙体，简化了技术；
通过最大限度保留牙体组织和活力，延长了牙齿使用年限。
——酸蚀/自酸蚀
要求釉质边缘必须预备成斜面才能获得理想的边缘形态
树脂突和混合层；
湿度控制：
用以下的方法可以形成良好的湿粘接表面：
若即若离地温和地吹干３秒；
窝洞保湿剂；
强吸控制；
自酸蚀避免了全酸蚀的关键步骤（冲洗和吹干）：与牙釉质微机械粘接，与牙本质化学和微机械粘接。厚的粘接界面具有一定的弹性，可以补偿复合树脂体积收缩
自酸蚀其他用途
——粘接剂
影响牙本质粘接因素关键在混合层；
过度酸蚀（使脱矿牙本质底部胶原纤维不能完全被树脂充满，导致不良粘接）；
牙本质脱水（胶元结构断裂和树脂渗透不完全）；
酸蚀后污染；
若底涂剂含挥发溶剂，如丙酮，在涂搽后，把置换的水分吹走，这一步十分关键。
——树脂修复的牙髓保护和敏感控制
有效的控制修复术后的敏感，是临床的一个技术难题：
粘接过程中牙本质混合层形成，防止边缘的改变是最先进的方法
复合树脂没有毒性,在近髓处使用不会引起牙髓不良反应,多数不良反应与残留的细菌有关,修复前对牙本质进行短时的酸蚀也不会对牙髓造成不利影响
树脂加强型玻璃离子水门汀与牙本质有效粘接可替代氢氧化钙进行护髓
和光固化相比，化学固化复合树脂收缩低
操作过程控制与防止术后敏感：备洞、全酸/自酸、垫底/洞衬等多技术有机配合
病人治疗过程中敏感或疼痛的反馈极端重要
术后敏感的处理：观察、脱敏、更换
——分层技术
分层修复有这些目的：
分立方分层充填技术目的：
降低洞缘和洞壁区域的应力，防止修复体相邻釉质区形成隐裂
有效控制和降低树脂的收缩率
一般来讲，树脂固化厚度应小于２mm，分层使其充分固化
为达到美容修复的目的，如使用BL、WO、OA、DENTIN、ENAMEL、Ｉ等色系的遮色分层技术
夹心技术其实也是一种分层修复技术，是指不同性能的材料共同使用。比如，树脂加强型的玻璃离子与树脂共同使用，低弹性模量树脂和高弹性模量树脂的共同使用
对于楔状缺损的修复推荐使用夹心技术
掌握流体树脂的应用范围和使用方法：流体树脂的灵活应用有助于提修复质量
窝沟龋微创充填、楔缺充填、窝洞垫底、充填物修补、临时冠修补、填倒凹
使用要点：流动性高低不同的掌握、输送方法
——修复体边缘：
良好的牙齿和修复体界面有赖于树脂突（增加面积）和混合层（修复体与牙本质间的“弹性连接层”这两种作用机制匹配
控制收缩，避免釉柱破坏；限制修复初期承受咬合力；含氟树脂预防微裂隙内釉质脱矿，预防继发龋；
边缘灰线：粘接剂较厚，透明粘接剂只能涂一薄层
边缘白线：抛光时，大的压力结合旋转或向修复体方向的推力可以导致材料的粘接脱离，在修复体与牙之间产生一条白线
前牙界面的巧妙隐藏
避免使用含丁香芬材料
    ——光聚合
空格我们通常实用光固化灯的波长为450nm,光强度700-900mw/cm2
如果是聚合不完成的粘合，可导致混合层的不完全，出现渗漏、损伤牙髓，导致术后敏感，并缩短材料的使用时间
做到每周检查一次光强度，每年换一次灯泡
脉冲延迟技术：软聚合，强度>100mv/cm2，电射3秒
软启动
快速光聚合：CRA在一些研究中证明收缩反而更小。有人认为快速的光聚合可以有效节约时间
——成型片技术（触点恢复）



成型片技术的目的：
是使修复体有理想成型
有效恢复接触区
是防止悬突产生的关键技术
前后牙的修复都涉及恢复触点的问题

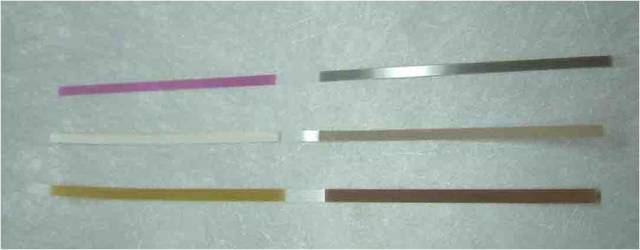

通常情况下，前牙触点恢复主要使用塑料成型膜，通过技术技巧来完成

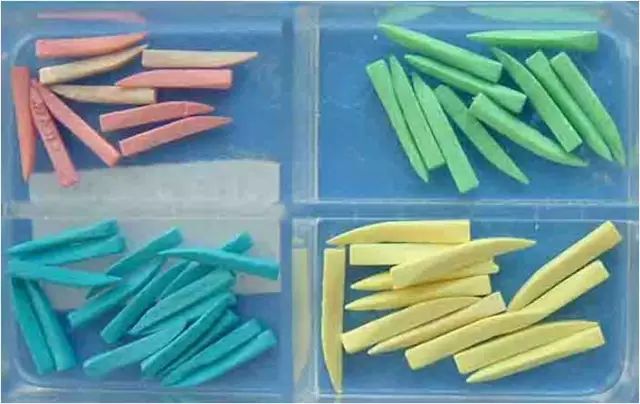

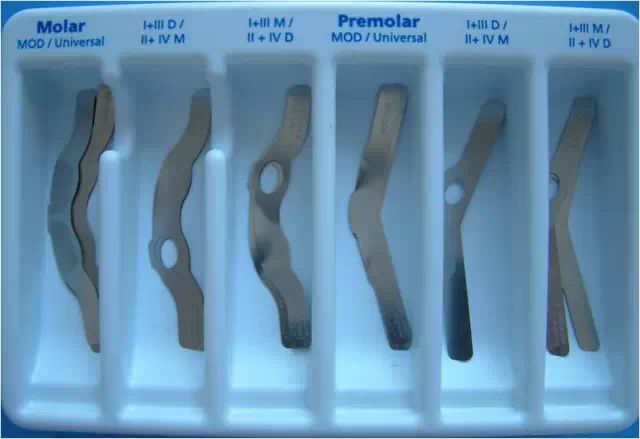

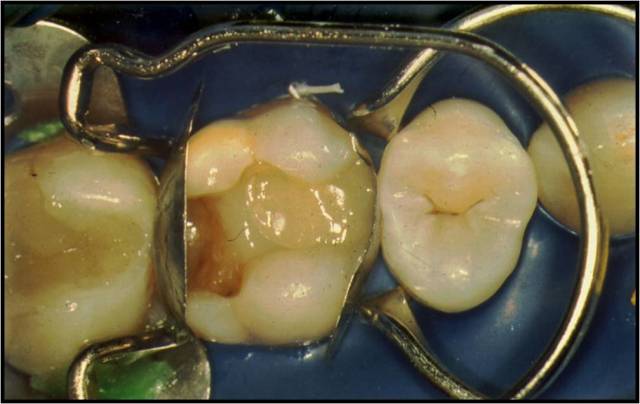

而后牙二类洞则需要更多的辅助工具来完成的触点恢复，如QUICK RING 、Palodent、Danvill Ring等都是完整的触点恢复辅助技术系统，包括钢环、楔子（木制、塑料制）、成型片等。
此外，常用的成型夹还有环状TOFFLEMIRE，器械有Optra-matrix，Optra-contact，CCI等。这些工具都有各自的操作技术要领，需结合具体情况进行选择使用。
熟练把握成型片技术，可以有效提高树脂修复的效率。

——修整抛光表面：
关于树脂表面的修整抛光，需要注意以下的方面：
树脂要获得长期稳定的表面结构，填料颗粒的大小比抛光过程更重要。
树脂的磨改时机应该在固化24小时后为最佳，因为此时的收缩应力基本平衡。特别是在固化后10分钟内均应避免对树脂修复体进行外力加载，包括打磨抛光、加载合力以及冷热张力等，因为此间收缩应力变化明显。
抛光时的机械应力会使釉质形成裂隙。这些可以提示临床操作上树脂固化后把调整咬和与形态的时间减少，最好把形态修整、打磨抛光安排在复诊完成。
也有人认为，树脂在几周后会继续聚合，更加强韧，更有利于进一步抛光。
抛光时，大的压力结合旋转或向修复体方向的推力可以导致材料的粘接脱离，在修复体与牙之间产生一条白线。
选择树脂抛光碟或纳米树脂抛光刷，如Sof-Lex(3M)、Easygloss (Voco)等可以比较容易获得较好的抛光效果。
在咬合面调整时，注意对牙体保护，避免人为操作造成的术后敏感。
我们推荐在修复完成的表面涂抹双氟脱敏剂氟保护涂漆Bifluorid12或类似产品。

——表面封闭：
所有表面都有微细缺损和孔隙，有穿透性的表面封闭剂可封闭边缘沟隙，也能封闭表面缺损。
如果需要增加光泽度和提高抗磨损性能以及保证长期的边缘密合，可以使用表面封闭剂，如Fortify(Bisco)  Fissurit F（Voco）。但是，这些都不能封闭肉眼可见的缺陷。
另外，表面上光剂如Biscover，Glaze&Bond等可以增加树脂修复后的光亮感。
——树脂颜色：
颜色的美观性是树脂修复的亮点，尤其对于前牙的颜色把握是获得满意疗效的关键，必须下功夫不断学习不断实践：
变色牙的颜色预知：
前牙对颜色选择、分层技术要求较高，因为磨除牙体的量小，较薄修复体遮色效果不理想。使对修复体最终的颜色预知变得比较困难，对于四环素牙、变色牙，我们在推荐诸如使用漂白技术后，再做修复计划。
如何选择颜色：
我们常常使用以下的方法来选择颜色：对颜色预先测试，将选择的材料直接放到牙齿表面，固化后观察。树脂在未固化时的选色不准确，树脂在固化之后会变的稍亮些。不同材料的色泽性能不同，单从颜色来讲，我们手边就应该配备几种不同的产品，并且熟知其色泽表现，找到更适合的颜色，来满足病例个性化的需要。
不能全靠比色板：
比色板的颜色基本不能作为选择颜色的准确参考，树脂的半透明性受自然牙色干扰，就不是树脂的真实颜色，判断树脂颜色的最终表现往往有经验的因素。助手对选色的意见要作为重要的参考。充分了解美容病人的心理，颜色要求，同时医生讲明达到目标的困难。一般情况下，前牙使用A1、A2色较多，而后牙最大量使用的颜色A3.5
牙齿和树脂的颜色是永远不会准确匹配的
首选前牙作为充填，颜色匹配变得更加重要
相信比色板不如相信自己
充分了解不同材料的色泽性能，牢记在心
遮色:ColteneMirus  dentin   White Opaque等
分层选择树脂：同一部位：dentin,enamel
分部位选择树脂（举例）：同一牙体不同部位：一类伴五类洞/颈部、体部、切端
分牙位选择树脂：
不同品牌不同的色系：Venus,Esthet.X, Ceram.X, Coltene Brilliant,Synergy Duo，3m
窝沟作色树脂:TetricFlow
助手对选色的意见
充分了解美容病人的心理，颜色要求，（A1B1）。同时医生明确达到目标的困难。既客观修复缺损又达到美容目标
后牙消耗量最大的颜色A3.5
前牙A1A2
——树脂的维护：
诊所术后回访、病人的复诊、对治疗效果维护是诊所重要的技术服务准则，也是医生积累临床经验的重要途径。
树脂也需定期维护：
我们坚持对患者的口腔健康进行定期检查和维护，而修复体的定期检查和维护是其中一项重要工作。
树脂的远期观察涉及：
边缘的密合性、解剖形态、边缘着色、色泽吻合度、光滑度（菌斑附着）、邻接点、牙体整体特性等等。检查口腔卫生状况、是否有不良习惯或刷牙方法不当；
抛光菌斑易附着部位：
发现最初的充填缺陷，或者因为应力的变化导致的树脂变形，都可以在复诊时进行弥补和调整；特别是对不易清洁部位的修复体，进一步调整抛光，因为这些部位的菌斑附着是导致修复失败的重要根源。
口腔健康宣教：
术后维护上，要告知患者维护口腔卫生的重要性和使用更加有效的清洁方法。
进行其他治疗时，要注意保护修复体，如在牙周治疗时，器械走向与充填体边缘平行、修复体不做喷砂等等。
更换修复体：
对于修复失败的病例分析原因，或者考虑其他修复手段。
