2K311033土工合成材料的应用
一、定义及功能
土工合成材料----以人工合成的聚合物为原料制成的各类型产品，是道路岩土工程中应用的合成材料的总称。
它可置于岩土或其他工程结构内部、表面或各结构层之间，具有
①加筋（如土路基加筋，桥台填土加筋）、
②防护（如土工膜防水作用）、
③过滤（如土工网）、
④排水（如土工网）
⑤隔离（如土工膜，土工板）
等功能。应用时按照其在结构中发挥的主要功能进行选型和设计。
二、种类与用途
土工合成材料种类有：土工网、土工格栅、土工模袋、土工织物、土工复合排水材料、玻纤网、土工垫等，其用途为：

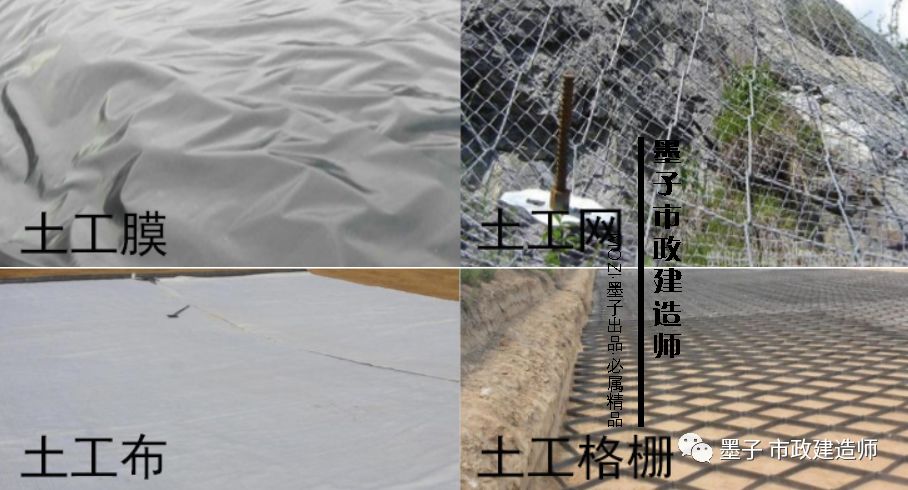

▼土工合成材料

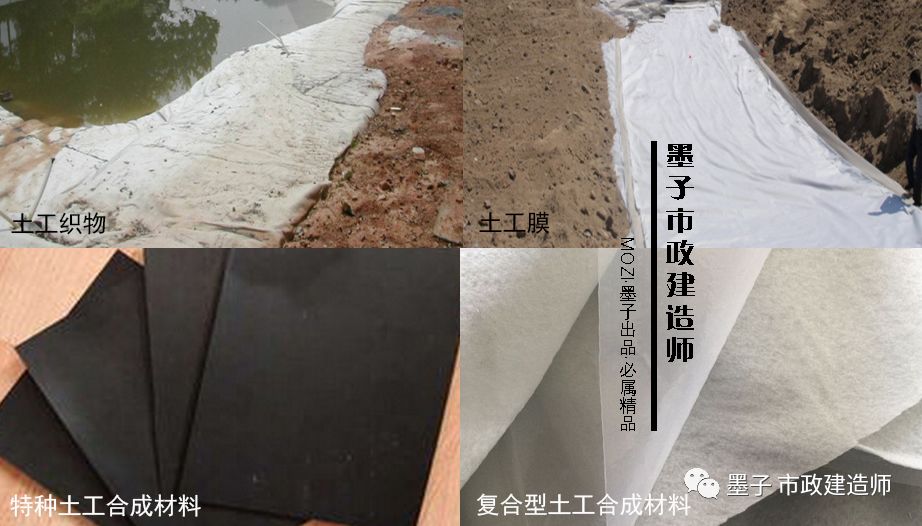

▼土工合成材料分类

（1）路堤加筋：采用土工合成材料加筋，以提高路堤的稳定性。
▼路堤加筋

▼路堤加筋48小时内要填土

（2）台背路基填土加筋：采用土工合成材料加筋以减少路基与构造物之间的不均匀沉降。
▼台背路基填土加筋

▼台背路基填土加筋

▼台背位置

（3）过滤与排水：土工合成材料单独或与其他材料配合，作为过滤体和排水体可用于暗沟、渗沟及坡面防护等道路工程结构中。
▼排水过滤

（4）路基防护：采用土工合成材料可以作坡面防护和冲刷防护。
▼冲刷防护

▼坡面防护

三、土工合成材料施工要求
由于土工合成材料种类较多，用途较广，每一种土工合成材料的每一种用途，都有一些施工要求，不可能全部罗列。
下面仅介绍土工布加固地基的方法及施工要求。
（一）垫隔土工布加固地基法
以土工织物作为补强材料加固地基，其作用类似柔性柴排 （用圆木或捆扎梢料做成柴排，铺在路堤底面，从而起到扩大基础分散荷载作用，保持路堤基底的稳定性）。
▼柔性柴排

在地下水位较高、松软土基路堤中，采用垫隔土工布加固路基刚度，有利于排水。在高填路堤，可适当分层垫隔；在软基上垫隔土工布可使荷载分布均匀。
▼铺设现场

▼加固路基刚度

垫隔土工布加固地基应满足以下要求：
1.材料
土工合成材料应具有质量轻、整体连续性好、抗拉强度较高、耐腐蚀、抗微生物侵蚀好、施工方便等优点，非织型的土工纤维应具备孔隙直径小、渗透性好、质地柔软、能与土很好结合的性能。所选土工合成材料的幅宽、质量、厚度、抗拉强度、顶破强度和渗透系数应满足设计要求。
▼非织型土工布

注意：非织造土工布是以丙纶或涤纶短纤维为主要原料，经过开松，梳理，杂乱，铺网，针刺等工艺生产而成。非织造土工布，一般是指针刺土工布，以及其他不是以编织纺织工艺生产的土工布。
▼非织型土工布铺设

而织造土工布大多为编织，纺织的有纺土工布。
▼织造土工布

2.施工
(1)在整平好的下承层上按路堤底宽全断面铺设，摊平时拉 直平顺，紧贴下承层，不得出现扭曲、折皱、重叠。在斜坡上摊铺时，应保持一定松紧度（可用 U 形钉控制）。
(2)铺设土工聚合物，应在路堤每边留足够的锚固长度，回折覆盖在压实的填料面上。

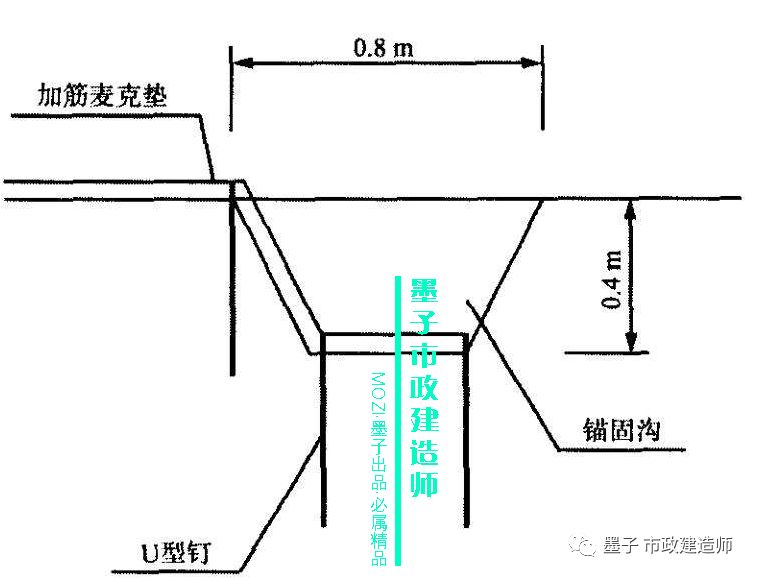

▼U形钉于锚固沟

▼锚固沟

(3)为保证土工合成材料的整体性，当采用搭接法连接，搭接长度宜为0.3?0.9m；采用缝接法时，粘结宽度不小于50mm，粘结强度不低于土工合成材料的抗拉强度。
▼土工布抗拉强度等指标

(4)现场施工中，一方面注意土工合成材料破损时必须立即修补好，另一方面上下层接缝应交替错开，错开长度不小于0.5m。
▼接缝

(5)在土工合成材料堆放及铺设过程中，尽量避免长时间暴露和暴晒，以免性能劣化。
(6)铺设质量应符合规范要求。
(二)垫隔、覆盖土工布处理基底法
在软土、沼泽地区，地基湿软，地下水位较高的情况下， 用垫隔、覆盖土工布处理会收到较好的效果。施工用料与要求同（一）。
▼软土沼泽土

施工中，在基底铺垫土工布并沿边坡折起，以致覆盖堤身摊铺，既能提高基底刚度，又有利于排水，并有利地基应力再分配而增加路基的稳定性。
▼折起
